可控硅零壓開關溫控器電路圖

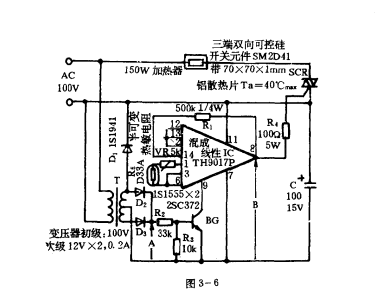

圖3—6采用零電壓控制雙向可控硅的溫度控制電路。當交流電壓不為零時，D2、D3整流輸出正電壓使BG導通，1C的⑧腳為低電平，SCR可控硅不導通。只有在交流電壓為零時，BG截止，lC的⑧腳為高電平，SCR可控硅導通。同時集成電路IC的輸出還受到熱敏電阻的控制。溫度低于設定溫度時，IC的⑧腳輸出高電平，SCR可控硅導通，加熱器有電流便升溫。當溫度及達到設定溫度值時，IC的⑧腳輸出低電平，SCR可控硅關斷，加熱器無電。
