雙向可控硅應用于KDF1型多功能電風扇控制器電機

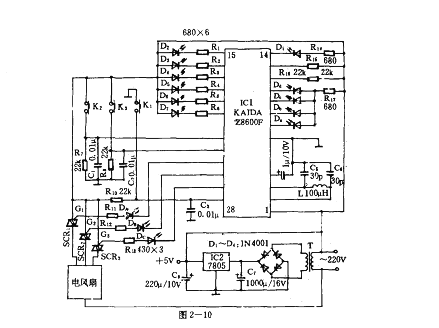

圖2一10所示是多功能電風扇可控硅控制器。該控制器是采用KAlDA Z8600F電腦芯片為核心的控制電路。它具有弱、中、強三種風速；15分鐘至4小時45分鐘的定時；隨機自然風以及按7種程序控制風量的指示功能。

按動K1，電風扇就改變工作狀態。連續按動K1，電風扇按調速一定時一自然風一程序風一調速……作循環轉換。發光二極管Da～D4指示相應工作狀態。

當按動K，使風扇處于調速狀態時，Da亮。此時再按動K2(增)鍵或K。(減)鍵，發光二極管DA～DC中某管亮。它們分別指示弱：中、強三種風速下的某一工作狀態。

再按動一下K1，DA 滅，Db亮。這表示風扇進入定時狀態。按動K2或K3可增加或減少定時時問。D1～D3亮?xí)r各代表15分鐘定時；D4～D7亮?xí)r各代表1小時定時?？偠〞r時間是各亮著的指示管指示的定時時間的總和。如D1、D4、D5亮著，則總定時時間為2小時15分鐘。

再按動一下K1鍵，Db滅，Dc亮，這是自然風狀態。這時，DA、DB一兩管隨機亮滅，表示自然風中兼有中、弱兩種風速。這兩種風速的組合、持續時間、暫停時間均是隨機性的。

再按動一下K1，DC、滅，Dd亮，這時進入程序風狀態。這時，可預置睡眠風、強階梯風、中階梯風、自然階梯風、中陣風、弱陣風和自然陣風等7種程序風。這7種程序風的工作狀態相應地由D1～D7發光二極管來指示，由K2(增)鍵和K3(減)鍵來轉換。

如再按動K1，則風扇回到調速工作狀態。

注意：如果風扇沒有調速線圈，應先串入調速用的電抗扼流圈，再接入本控制器。其次必須注意安裝時電路板是否帶電，要采用絕緣措施，勿使外殼帶電。
