單向可控硅五檔觸摸調光開關

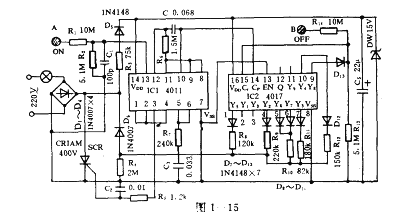

采兩片通用數字電路做成有五檔調光的開關(如圖l～15所示)。當手觸及A極片時．

ICl產生振蕩脈沖并輸入IC2進行計數，使Y1～Y8依次輸出高電平。當Y8出現高電平時，此高電平經D13加到C，端使IC2清零，完成一次循環。Y1-Y7的輸出經不同電阻使SCR可控硅導通角改變．于是得到五檔亮度調節。IC2輸出信號經ICl另外兩個與非門放大后觸發SCR單向可控硅。手觸及B極時，人體感應信號商接輸入IC2的C，端使IC2清零復位關滅電燈。
