用QT2Q型晶體管特性圖示儀測試可控硅晶閘管參數

東莞市環昕微實業有限公司用QT2Q型晶體管特性圖示儀測試可控硅晶閘管參數步驟如下：

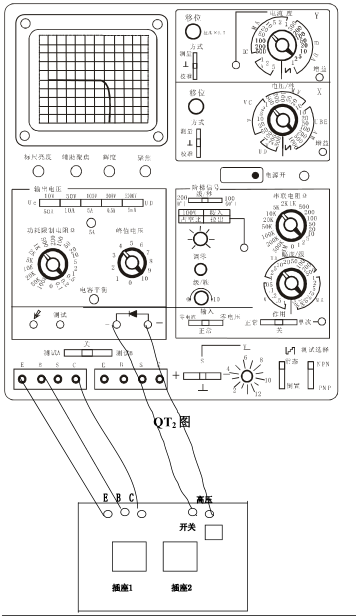

1 儀器與測試治具的連接

1.1 用五根兩頭帶插頭的一端分別插入 QT2 型圖示儀面板上的左下端的 E、C、B 和標有二極管符號“＋”、“－”插孔內，并保持接觸良好。另一端分別接測試治具上標有“E、C、B”和“高壓”相應的插孔內。注意：圖示儀上的“E、B、C”應與測試治具上的“E、C、B”一一對應，“＋”對應測試治具上的“高壓”紅端子或左邊端子；“－”對應測試治具“高壓”黑端子或右邊端子。
1.2 將測試治具上的帶有對插孔的兩根線與圖示儀旁邊帶有插孔的兩根線對接，對接的方向?yàn)槿我?；?duì)接后，每根線分別用纖維套管套好進行絕緣，以防漏電。
2 開電源、調焦、校正
2.1 上電源插頭，將電源開關帶有紅點邊向“電源開關開”端按下。此時，旁邊的電源指示燈（紅燈）應該點亮。待儀器預熱 1～2 分鐘后儀器方可正常工作。
2.2 輝度：調節示波管下面標有“輝度”旋鈕，使顯示屏上的波形能夠看清即可。順時針方向?yàn)檩x度增加，逆時針方向?yàn)檩x度減弱直至熄。
2.3 聚焦和輔助聚焦：左右旋轉示波管下面的“聚焦”和“輔助聚焦”旋鈕，使光標變得最清晰為止。
2.4 標尺亮度調節：當示波管上的標尺線看不清楚時，可調節“標尺亮度旋鈕”，使儀器內部的背光源點亮，能看清標尺線即可。
2.5 校準
2.5.1 將 X 軸、Y 軸“方式”選擇開關打到“⊥”位置，調節 Y 軸“移位”旋鈕，使光標移到示波器的中心線上；調節 X 軸“移位”旋鈕，使光標移到示波器的左邊第二條豎線上。
2.5.2 將 X 軸“方式”選擇開關打到“校準”位置，其光標應移到右邊第二根線上；調節 Y 軸“移位”旋鈕使光標移到示波器最上一根線上，將 Y 軸“方式”選擇開關打到“校準”位置，其光標應移到示波器最下面一根線上；經上述調節且符合上面要求的示波器才符合測試要求，否則需請技術人員進行調整。
2.5.3 將 X 軸、Y 軸“方式”選擇開關都打到“⊥”位置，調節“移位”旋鈕，使光標移到顯示器水平中線豎直線第二根線的交叉點上。
3 可控硅擊穿電壓的測試
3.1 將 Y 軸、X 軸“方式”選擇開關都打向“測量”位置。此時光標應為一條水平橫線在中線上。

3.2 將 Y 軸旋鈕旋到“100uA”。將 X 軸旋鈕選到“100V”位置；“功耗限制電阻”旋到“10K”位置；“階梯信號”組的“作用”開關打到“關”位置，“幅度/級”選擇開關旋到“20 uA”位置；按下“3000V輸出電壓”選擇開關,旋動“峰值電壓”旋鈕，使水平方向的光標成一水平橫線，其值為 700V 左右。

3.3 將需要測試的器件插入相應的兩孔測試插座內。
3.4 示波器上會顯示出一條先是水平，然后向下轉折的一條曲線。其轉折點所對應的 X 軸坐標值×100V 即為一反向擊穿電壓值。
3.5 按下測試治具上的開關，示波器上所顯示的波形會發生變化，變成一條水平直線和一條起始點的豎直直線。水平直線所對應的 X 軸坐標值×100V 即為另一反向擊穿電壓。
3.6 取步驟 3.4、3.5 的最低電壓，即為可控硅的反向擊穿電壓。
3.7 擊穿電壓的分類和判別方法：
4 可控硅漏電流的測試
4.1 將 Y 軸、X 軸“方式”選擇開關都打向“測量”位置。此時光標應為一條水平橫線在中線上。
4.2 將 Y 軸旋鈕旋到“10uA”。將 X 軸旋鈕選到“100V”位置；“功耗限制電阻”旋到“10K”位置；“階梯信號”組的“作用”開關打到“關”位置，“幅度/級”選擇開關旋到“20 uA”位置；按下“3000V輸出電壓”選擇開關,旋動“峰值電壓”旋鈕，使水平方向的光標成一水平曲線，曲線的 X 軸坐標值×100V為該檔電壓下限值。調節 Y 軸“移位”旋鈕使曲線右端的尖點在中心水平線上。
4.3 將需要測試的器件插入相應的兩孔測試插座內。
4.4 示波器上所顯示出曲線會有所變化。右端的尖峰會向下彎曲。其彎曲值每格為 10uA。即為該器件的漏電流值。
4.5 電流的分類和判別方法：
5 可控硅觸發電流的測試
5.1 將 Y 軸旋鈕旋到“20mA”。將 X 軸旋鈕選到“外接”位置；“功耗限制電阻”旋到“100Ω”位置；“階梯信號”組的“作用”開關打到“正常”位置，“級/秒”開關打到“200”；“級/族”旋鈕旋到最大；“幅度/級”選擇開關旋到“10 uA”（151 為“1mA”）位置；按下“10V 輸出電壓”選擇開關；左下角測試開關打向“測試 A”；由下角“測試選擇”開關打到“NPN”；“常態/倒置”開關打到“常態”。此時，示波器上的波形應為十個觸發脈沖波。
5.2 將需要測試的器件插入相應的兩孔測試插座內。示波器上的波形會發生變化：前面的觸發脈沖會向 X 軸方向的右邊拉開；同時脈沖的幅度加大。
5.3 觸發電流的大小判別方法為：第一條豎線與第二條豎線 X 軸方向的寬度格數×“幅度/級”選擇開關的位置值。如果不好判別時，允許將“幅度/級”選擇開關的檔位打小，以便更精確讀取度數。

6 飽和壓降
X 軸、Y 軸“方式”選擇開關打到“⊥”位置。旋動 Y 軸“移位”旋鈕使光標移到最下面水平線上；旋動 X 軸“移位”旋鈕使光標移到 X 軸第二條標尺線上。
6.2 將 Y 軸旋鈕旋到“200mA”。將 X 軸旋鈕選到“200mV”位置；“功耗限制電阻”旋到“2～5Ω”位置；“階梯信號”組的“作用”開關打到“正常”位置，“級/秒”開關打到“200”；“級/族”旋鈕旋到最
大；“幅度/級”選擇開關旋到“20 uA”（151 為“1mA”）位置；按下“50V 輸出電壓”選擇開關；左下角測試開關打向“測試 A”；由下角“測試選擇”開關打到“NPN”；“常態/倒置”開關打到“常態”。
6.3 將所要測試的器件插到相應的測試插座內。示波器上將顯示出一條開始平后向上彎曲的曲線。
6.4 數值的讀取方法：(曲線最上端所處的豎線格數－起始格數)×200mV÷1000 即位飽和壓降值。
