雙向可控硅電機穩速線路原理圖

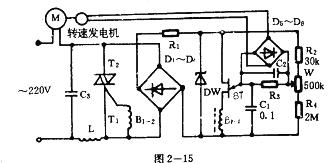

圖2—15所示電路是由雙向可控硅與單結晶體管組成的控制電路。利用轉速發電機進行反饋以維持馬達轉速穩定。電源經D1～D4組成橋式整流電路，R1與穩壓管DW構成穩壓電路，供給單結晶體管等的工作電壓。此電壓經電阻R2、R4及W分壓作為基準電壓es。轉速發電機產生一個與主馬達轉速成比例的電壓，經D5～D6整流，再經C，濾波，在電阻R3上產生一反饋電壓cv。因此．在電容C1上的控制電壓為基準電壓與反饋電壓之差，即ec=es-eV,用ev。去控制單結管BT

的振蕩脈沖。

調節W可改變電路的時間常數，改變C1，上的電壓上升時間，從而控制SCR可控硅的導通角達到控制馬達轉速的目的。

如果馬達轉速增加，轉速發電機產生的電壓成比例增加，ev增大。設這時es不變，那么ec=es—ev就變小了。ec的減小使BT產生的脈沖后移，SCR可控硅的導通角減小，馬達獲得的電壓減小，轉速降低，這就起到穩定速度的作用。反之亦然。
