講解雙向可控硅用于光控電風扇調速器原理

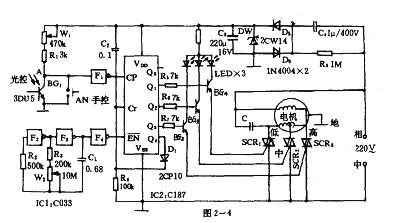

圖2--4具有高、中、低三檔速度調節。可以用手控亦可用手電筒進行光控。其工作原理為：AN未按下且無光照時，A點高電平，F(xiàn)1輸出低電平，IC2不計數。當按下AN或光照BG1時，A點低電平，F(xiàn)1輸出高電平注入IC2的計數輸入端CP，IC2開始計數。ICl構成的時鐘脈沖發生器產生的脈沖信號輸入EN端，Q0～Q4依次輸出高電平，BG2～BG4按順序?qū)ǎ琒CR1～SCR3雙向可控硅按順序被觸發。觸發信號在每個檔位停留三分鐘。當達到滿意風速時切斷光源和放開AN，A點高電平，IC2的輸出維持高電平，風扇轉速被鎖定。在每一次接通電源瞬間

由C2、R4組成的微分電路進行自動清零。調W1?？筛淖児饪仂`敏度。
