雙向可控硅配合模塊控制的調光器線路

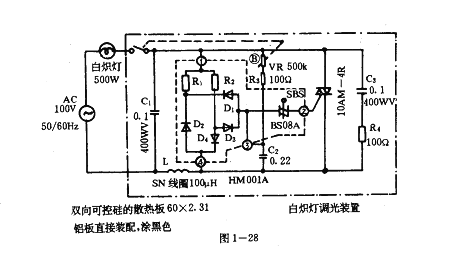

圖1--28所示的調光器，使用HM001A模塊控制(虛線框內是HM 001A模塊內部電路)，電路非常簡單。HM001A內部包括SBS觸發器和消滯電路。調節可變電阻VR即可改變SCR雙向可控硅的導通角實現調光。C3及R4構成降噪電路。C1和L線圈用來濾波，減少對電源的干擾。
  當負載小于40W時，因Cl,L濾波回路的Q值過高會產生振蕩，使SCR雙向可控硅一經觸發又被反向振蕩電流所關斷，電燈不能點亮。
