單向可控硅應用電烙鐵功率調節器線路圖分析案

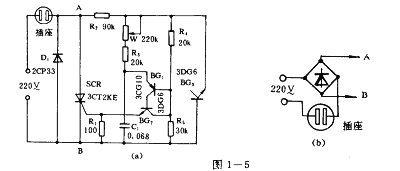

    圖I一5(a)所示的電路可以調節額定功率不大于100W的負載，其調節范圍為50-97％。如果用橋式整流代替D1．調節范圍則為0～95％，如圖I一5(b)所示。
該圖調節原理是：利用BG1、BG1組成振蕩電路和W、R3、C1組成移相電路。振蕩電流經移相后去觸發單向可控硅SCR。改變W阻值即可改變C1的充電時間．達到移相目的，從而控制了SCR單向可控硅的導通角，完成調功任務。
